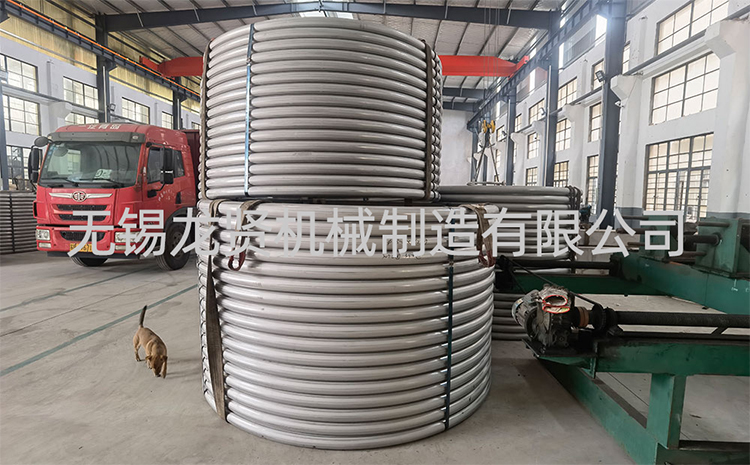

更新時間：2025-7-3 點擊:11次在化工設備設計中，封頭外半管與接管相遇時需通過空間優化和技術調整實現避讓，避免結構干涉或泄漏風險。以下是系統性解決方案及實踐要點：
一、設計階段避讓策略
空間模擬與優先級排序
使用三維建模軟件（如AutoPlant或PDMS）對半盤管與接管進行碰撞檢測，優先保證高溫/高壓管道或閥接管等關鍵路徑的直線布局。
調整接管角度：若接管為輔助管線（如排污口），可將其軸向偏移10°~15°，或采用斜插式安裝避開半盤管弧度區域。
示例方案：
方案A：接管高度升至距封頭切線450mm以上（避開半盤管密集區）；
方案B：半盤管繞行設計，在接管位置局部抬升形成“拱橋”結構。
局部結構優化
半盤管開槽：在盤管與接管交叉段切割U型槽口，槽口寬度大于接管外徑20mm，切割后需補強焊接并做無損檢測（RT/UT）。
定制異形法蘭：采用偏心法蘭或斜接法蘭，使接管根部偏離半盤管走向（適用于DN≤80mm的小口徑管）。
二、安裝階段實施要點
焊接順序控制
先安裝封頭接管并完成耐壓試驗，再敷設半盤管，避免后焊導致接管熱變形。
半盤管與接管交叉處采用“分段焊接”：交叉點兩側50mm暫不焊接，待其他段固定后再補焊，減少殘余應力。
柔性連接技術
在緊鄰半盤管的接管段增設金屬軟管或Ω形膨脹節，吸收管道振動位移（尤其適用于高溫管線）。
使用彈簧支架替代剛性支撐，降低外力對接管根部的載荷傳遞。
三、工況應對措施
振動場景下的防疲勞設計
接管根部加焊加強板（PadPlate）：厚度≥接管壁厚，長度延伸至半盤管外緣20mm，分散應力集中點。
對懸臂較長的接管（如儀表管），增設三角肋板支撐，抑制共振。
腐蝕高風險區的防護
半盤管與接管間隙填充耐蝕密封膠（如氟橡膠墊片），避免介質滯留形成“死區”。
定期實施紅外熱成像檢測，監控保溫層下腐蝕（CUI）風險點。
關鍵規范與禁忌
強制條款：
半盤管與接管外壁凈距≥25mm（含保溫層）；
危害介質管道避讓時，禁用補強板覆蓋焊縫，應采用整體鍛造型加強管嘴。
禁止操作：
嚴禁直接在盤管上開孔插入接管（削弱承壓能力）；
避免使用直角彎頭強行轉向，應改用45°斜接彎管。
緊急泄漏處理預案
若避讓失效導致泄漏：
雙閥隔離：關閉近端雙截斷閥，液化烴管道需加裝盲板。
注膠堵漏：定制分瓣式夾具覆蓋泄漏點，高壓注入密封膠固化（適用溫度≤400℃）。
備用通道啟用：提前預留的備用接管口切換流程，隔離故障段。
提示：復雜工況（如高壓氫氣系統）需進行有限元應力分析（FEA）驗證避讓方案，避免脆性斷裂風險。
通過上述分層級設計策略和動態調整手段，可系統性解決封頭半盤管與接管的空間沖突問題，兼顧性與施工可行性。
